Mer om rocket mass heater

Finns ett intresse av att få saker om rmh förklarade. Eftersom jag inte gillar att återupprepa det andra redan har sagt eller gjort bättre eller skrivit bättre så tänkte jag länka lite till de som är intresserade av att fördjupa sig. Det jag länkar är bara endel av ett hav av information. Inga vetenskapliga rapporter osv. Ni får helt enkelt dra egna slutsatser av den informationen som finns som med allt på internet.

Vitsen med en rmh är att fånga alla gaser från elden för att en bra förbränning ska uppstå behöver all rök/gas brinna. När all gas brinner så blir det bara vatten  som kommer ut ur skorstenen. I en rmh så brinner det med en temperatur av 800-1000 grader C i förbränningskammaren och då förbränns nästan all gas som är farlig att andas in. För att förstå detta måste vi veta en del om förbränning och vad som brinner osv.

Vad sker i en anlagd brasa?

 Vid en förbränningprocess oxideras ett bränsle och stora mängder kemiskt bunden energi frigörs. Denna energi ger värme till produkterna och förbränning av ett kolväte som t.ex. metan (huvudbeståndsdelen i naturgas) med luft ger en temperatur på ca 1900°C. När vi förbränner metan med luft så bildas koldioxid och vatten. Det är dock inte så att metanmolekyler kolliderar med  syrgasmolekyler som direkt bildar koldioxid och vatten. Det är betydligt mer komplicerat än så på molekylär nivå. Det bildas hundratals ämnen som mellanprodukter innan vi erhåller slutprodukterna. Dessutom kan det bildas ett flertal föroreningar såsom t.ex. kväveoxider, kolmonoxid och sotpartiklar. Hur effektiv och ren en förbränningsprocess är beror bl.a. på syretillgång, temperaturförlopp, och omblandning.



I en rmh har vi en enorm omblandning av luften i förbränningskammaren. Tunnan  över förbränningskammaren skapar som ett lock så att gasen studsar ned i förbränningskammaren och antänds istället för att försvinna ut ur systemet.

Vad händer vid ofullständig förbränning?

Om nu inte syretillförseln är tillräcklig blir förbränningen ofullständig. Vid ofullständiga förbränningar av ämnen som är uppbyggda av kol och väte (t.ex. olja, ved) förbränns det lättoxiderade vätet normalt hela vägen till vatten medan kolet bara förbränns lite eller inte alls och bildar den mycket giftiga gasen kolmanoxid (CO).
Kolmanoxid är i sig brännbart och kan orsaka en explosion om det efter en kvävd och ofullständig förbränning åter tillförs syre och om temperaturen är tillräckligt hög.



I en rmh blir det nästan ingen aska pga av den fullständiga förbränningen därav har inte alla rmh en asklucka där veden förbränns för det blir nästan inget att ta ur. Lite aska kan finnas på några olika ställen och därav inspektionsluckor. Men det blir mycket lite och behövs bara kollas med månader imellan. I den som vi byggde på kursen fanns en lucka i övre delen av tunnan och den förseglades med en försegling som jag inte kommer ihåg namnet på. Vid inspektion så får man bryta upp förseglingen och sedan försluta det igen på samma sätt.

Vad krävs alltså för en ren förbränning?

Grå eller luktande rök från din skorsten tyder på en oren förbränning som beror på antingen för lite syre eller för låg värme  Smoke is wasted heat! Du behöver ha tillräckligt med syre, värme och se till att alla gaser förbränns och inte släpps vidare ut ur skorstenen. Det isolerade röret i rmh har den heta luften, syre rörelsen och får gasen att tumla runt tillräckligt länge för att nästan inte försvinna vidare och då avges inget annat än slutprodukten vatten. När man tänder brasan försvinner dock gaser ut dvs. innan värmen  och cirkulationen har uppstått. Cirkulationen uppstår på endel olika sätt beroende på hur du vill göra. Gå kursen i Stjärnsund med Joshua om du är intresserad av att veta mer om det.

En Masonry heater fungerar liknande som en rmh och här ser ni en bild på detta.

Joshua som var kursledare är omskriven i OM

Ett forum där du hittar allt om rocket stoves i denna tråd

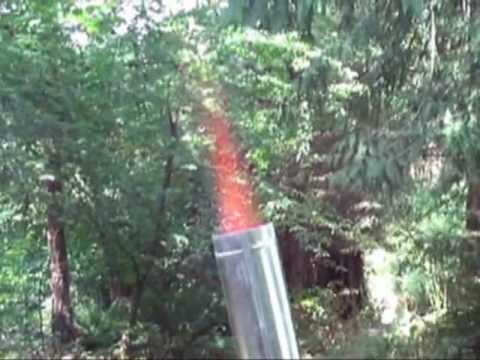

Här är våran test version på kursen, hittade en video om testet eftersom jag inte filmade. Testet visade att den vertikala tunneln skulle vara kortare och röret högre.

Rocket Mass Heater (rmh) här leker vi med olika sätt att bygga en rmh

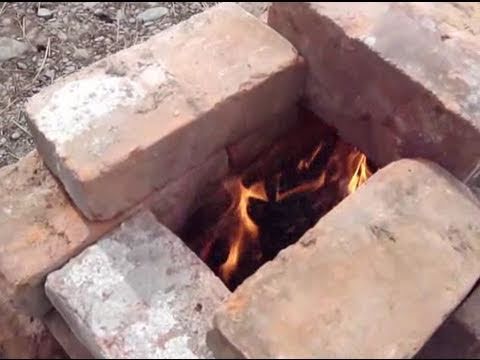

Hittade en video på internet som visade hur vi testade våran rmh

YouTube Preview Image

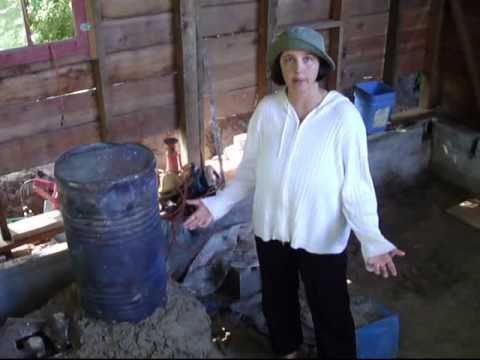

Hur du får bort all färg från tunnan

YouTube Preview Image

Den här omkopplingen av vad som skulle värmas dvs bädden eller bara tunnan gjorde vi

YouTube Preview Image

Spara energi med mindre utsläpp, TED talk

YouTube Preview Image

Rocket Mass Heater bygge

FANTASTISKT att i helgen fått lära mig att bygga en rocket mass heater och lära mig att bygga med lera.

I helgen var jag på en kurs i Stjärnsund för att lära mig att bygga en rocket mass heater. Tanken är att jag ska ha en sådan i växthuset och dra rör in i mitt hus så jag värmer både hus och växthus på vintern. Nu vill jag verkligen ha ett bra värme system. I dag har jag en gasolvärmeväxlare som fungerar riktigt bra. Men det är dyrt och känns inte hållbart. Men en kombination av en rmh och gasolvärmeväxlare och använda växthuset som en stor luftsolfångare och ta vara på den värmen som solen ger när solen skiner. Funderar också på slingor i marken av rör för att trycka ned värme i marken för att riktigt dra nytta av den värme som kommer från solen. Detta system kan jag sedan använda för att kyla osv.

Men kursen var kanon och Stjärnsund har många bra kurser som du finner på permakultur stjärnsunds sida. Stjärnsund är för mig en inspiration om vad ett samhälle kan vara. Det är en gemenskap och en glädje som jag inte ser på andra ställen. Jag önskar skapa något liknande i liten skala. Funderar på att dra ihop de som bor här på landet där jag bor och se om vi kan börja byta tjänster och produkter med varandra…..göra bygden här levande och gemytlig.

Iallafall så var kursen fantastisk och jag känner att jag nu har kunskapen att bygga mig en rmh och även att använda lera som byggmaterial till andra konstruktioner. Ska gräva och se vad jag har för lera här på tomten.

Här är bilder från bygget



Rocket Mass Heater (rmh) här leker vi med olika sätt att bygga en rmh

En typ av rmh

Här ser ni tanken med en rmh

Diskussioner förs om nödvändig höjd och bredd och rökgång osv.

Gräver en grop för att isolera mot marken. Sand och sedan lekablock ovanpå.

Mäter ut var de eldfasta teglet ska vara och att det är i våg osv. sand runtom

Stampar till allt

Allt läggs ut lite provisoriskt

Sådärja nu börjar det ta form…eldfast cement där det kommer eldas….i bädden bara sand hittils

Isolerar röret med lera och sågspån….det gör att när man eldar så brinner sågspånet upp och det blir en massa luftblåsor som isolerar kanon.

Här ser man röret som är isolerat och en runna över detta. Så när du eldar går röken upp i röret och sedan viker det ned runt röret i den upp och nedvända tunnan. På toppen kan man sedan laga mat då det blir 900-100 grader varmt. röken/avgaserna förbränns nästan totalt ochh värmen sprids ned i hålrummet som sedan kommer spridas vidare i rör som värmer upp en bänk.

Nu är det dags att blanda leran och trampa barfota i leran och blanda sand, lera och halm. Sanden håller ihop massan, leran är hållfast och halmen binder i hop. För mycket lera ger sprickor, för mycket sand gör det inte hållbart. Mängden halm och olika längd på halmen beroende på vad det är som byggs bänken eller andra grövre arbeten. Vi formar dem till bollar/limpor och trycker dem på plats. Blöter lite på underlaget så det fäster bättre.

Rören som ska värma bädden dvs. lagra värmen lite längre än tunnan gör som ger strålningsvärme.

Formning av bänken och tätning av alla ytor som ska forma rök kanalen.

Såååå fint, inspektionslucka framtill. Nu ska den bara få en ytfinnish efter att den torkat en tid. Detta hinns inte med i kursen så jag ser fram emot att få se det färdiga resultatet.

Kursen är slut och snart kommer en volentär få en fin bostad i fina Stjärnsunds permakultur område.

Under kursen gång har jag bytt mitt hus på hjul mot skuff på 4 hjul, gillar min bil, sov kanon här i skogarna runt Stjärnsund.

Klyver ved och pratar el och växthus

Hugger ved

I dag har jag som de senaste dagarna och de kommande dagarna klyvt ved. Det tar ett tag innan alla träden ligger fint i högar. Det blir bra gratisved till nästa vinter.

YouTube Preview Image



I dag 1 December 2013

Äntligen är min matavfalls kompost varm. Blir fin jord till odlingarna.

Klockan är 14:21 och solen går ned över trädtopparna.

Men snart vänder det den 20:e december. Men jag ska inte klaga för jag har över 13 Volt I spänning i batterierna nu när solen skiner.

Hugger ved lite varje dag så ska snart denna hög bli mindre och denna hög nedan bli högre.

Nu dags att äta lite fint ekologisk kött som kommer från affären som jag får mat som ska slängas ifrån. Otroligt så mycket som slängs.
Jag har nu kommit i kontakt med MIRA en organisation som hjälper kvinnor och barn som måste fly från misshandel och liknande.  Tänkte ge dem av maten jag får.

Att välja värmekälla i liten stuga

Jag planerar och inhämtar information från olika källor för att ta beslut om vad jag ska ha för värme källa. Värme källan ska ta liten plats, avge jämn värme och matas med ved. Helst vill jag också kunna laga mat på den och värma vatten.

Men det är en hel del att tänka på då jag ska placera den i ett litet utrymme.

Vad att tänka på vid installation av vedkamin/vedspis.

Texten ovan hämtad från brandskyddsföreningen i Uppsala

Jag har funnit att det finns en brandmursplatta som har låg vikt och som går att placera kaminen bara 5 cm från materialet. Brandmursplattan går även att sätta dikt mot väggen, ingen luftsplat är nödvändig. Du kan sätta skivan runt kaminen om värme strålningen blir för hög mot något material i det lilla utrymmet. Dock är plattan dyr men sparar yta.

Ovanstående text är hämtad från byggkatalogen

Just nu tittar jag på den här gjutjärnsvedkaminen från norrlandsimporten.se

Den kostar bara 2 995:- men då är inte stos och rör inräknade. Denna är testad av en bekant i en husbuss med god effekt. Håller jämn och fin värme i det lilla men avlånga boendet.

Fortsätt att komma med kommentarer och tankar, det är till stor hjälp. Ännu har jag inte bestämt mig för hur jag ska göra. Hur jag än gör så kommer jag få bygga om i mitt kök för att ge plats åt den värme källan jag väljer.

Liten Vedspis/kamin sökes

Jag letar efter en liten vespis som jag ska ha i mitt hus på hjul. Jag har hittat en men vill inte beställa över internet från utlandet. Har gjort det tidigare med en tvättmaskin till min stuga men den kom aldrig. Annars hade jag velat ha den här salamander spisen

YouTube Preview Image



It is a great little stove that is capable of heating both a small room or being popped in the boot of the car to take down the beach or camping. A small stove that has found a home in small fireplaces, boats, vans, sheds, summerhouses, caravans and bell tents. Solid cast iron construction is matched with cute good looks in this small stove package.

An excellent little cast iron stove that has a multitude of applications. In a variety of finishes that are truly beautiful to look at, and easy to care for.

For the smaller fireplaces in the home, office /studio, conservatory, workshop, in the garden, on the beach but especially in a bell tent, anywhere in fact where space is at a premium. However, this little stove kicks out the heat (approx 3KW) It has multi fuel capabilities and comes with its own integral hearth in addition to companion set and hotplate tool.

  • Height 440mm
  • Width 310mm base
  • 200mm stove
  • Depth 380mm base
  • 180mm stove
  • Flue size 75mm

Om ni vet någon liten vedspis till salu så skriv en kommentar så kan jag kolla upp det. Nästa vinter ska jag nämligen inte köpa så mycket gasol till min värmeväxlare även om den arbetat troget och bra så är det dyrt och inte hållbart i längden.

Den ska vara liten och ha en kokplatta så jag kan laga mat på den.
