Installation av gasolspis med ugn

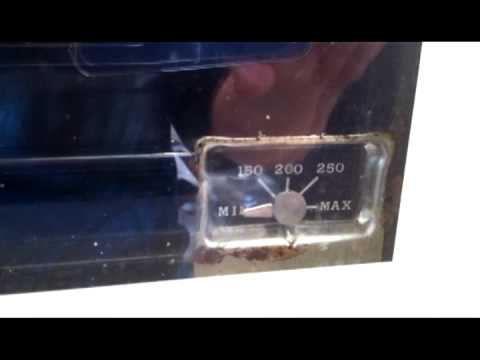

Jag har nu installerat min gasol spis och ugn i stugan. Det gick snabbt och smidigt och jag har dokumenterat det i ett Youtube klipp som vanligt.

YouTube Preview Image

Kostnad för mitt off-grid el system

Jag fick en fråga om vad mitt off-grid elsystem kostat och vad jag har. Så jag ska svara på det.

Jag har:

6 st 90 w solpaneler från 24volt för sammanlagt 15 000 kr,  ser att de nu kostar 2795 för 2 st, så det är billigare.

4 st AGM batterier på 200 Ah styck från 24volt för sammanlagt 15 000 kr. Nu kostar de 4 700 st, lite dyrare.

1 st inverter på 3000 watt från Billerbro för 3000 kr

1 st Solregulator från 24volt för 1375 kr

Kablar, omkopplings dosor mm.vet jag inte vad det kostade.

Jag inhandlade dosor och rör och allt till husets 230v system som sedan drogs i huset av en vän. Det blev inte bra och elektrikern kom o drog om allt. Dessa prylar kostade säkert runt 9 000 kr i slutändan, inklusive väggkontakter och lysknappar mm.

Elektrikern gick på 12 500 kr, han drog om all el och drog 12 volt systemet.

Så summan blev betydligt högre än nödvändigt. Elektrikern skulle dragit alla rör och allt det elektriska så hade det blivit mycket billigare.

Slut summa ca. 55 875 kronor

Obs. länkarna ovan visar de prylar jag köpt.



Beräkningar på ett off-grid elsystem med solpaneler

Jag fortsätter att lära mig och gör förbättringar och förändringar på befintliga beräkningar utirfån den fantastiska feedbacken jag får av er som besöker min sida. Tanken med min hemsida var att dela med mig av mina erfarenheter under bygget. Jag hade ingen tanke om att jag själv skulle få så mycket tillbaka. Tack alla goa läsare både för att ni läser och ger feedback.

Nu tänkte jag lägga ut 5 bilder om beräkningar och förluster i elsystemet. En del har ni sett tidigare och en del av dem har jag förändrat något och 2 st. är helt nya. Jag vill samla dem så det blir lättare att få en överblick över hela systemet. Jag hoppas att bilderna är ganska självförklarande, annars får ni fråga. Som vanligt glöm inte att kolla kommentarerna för där finns det mycket kunskap att inhämta.

FÖRLUSTER I OFF-GRID EL SYSTEMET DAG OCH NATTETID

Här ser ni hur förbrukningen blir på dagen när jag har soligt ute och tar 10 Ampere till mina elektriska apparater. Sedan ser ni hur det blir när jag tar ut 10 Ampere på natten då jag inte har någon laddning.

BERÄKNING VID ELFÖRBRUKNING I ETT OFF-GRID HYBRID ELSYSTEM MED UTTAG VIA BÅDE 12V OCH 230V SYSTEM

Jag har uppmärksammat att min solregulator visar ganska stora skillnader i spänningen det kan ligga på 13.8V vid start och 12.6V vid stopp. Detta har förbryllat mig eftersom jag ibland har tyckt att summan borde gått jämnt upp. Men som jag har fått lära mig nu så beror spänningen på flera faktorer som om batterierna laddar, laddas ur eller hur strömmarna är.

Beräkning av mitt system som har både uttag från 230 v systemet och 12 v direkt från batterierna har jag fått lära mig att det blir närmre sanningen att räkna med 12.5 volts förbrukning (se tidigare beräkning på 12 volt i bilden lite längre ned med rubriken 15/3)  istället för 12 volt. I dag använder jag inte någon apparatur på 12volt så jag kommer fortsätta att räkna som tidigare tills jag skaffar en 12volts sladd till våra datorer.



FÖRLUSTER I OFF-GRID ELSYSTEMET

Den här bilden har jag visat tidigare men hade då skrivit fel på batteri förlusten men nu är den rätt. Sedan beror ju alla beräkningar på en massa faktorer som kan göra att det i verkligheten ser lite annorlunda ut. Men det viktiga är att förstå och kunna räkna ut på ett ungefär.

BERÄKNING AV IN OCH UT Wh UNDER ETT DYGN DEN 15/3 2012

Här kan ni se hur jag räknat med 12 volt i formeln istället för 12.5v i näst översta bilden. Skillnaden är som sagt att jag nu har räknat på uttag av bara 230volt i systemet, inte på att jag även har ett 12volt system. Förlusten i systemet blir högre om allt går via ett 230 volt system än kombinerat 230v och 12 volt system och om jag hade haft ett rent 12 v system så hade inte förlusten funnits där alls (ingen förvandling av energin innebär ingen förlust).

BERÄKNING AV ETT RENT 230V OFF-GRID EL SYSTEM

I den här beräkningen hade jag inte lärt mig om förluster och hur stora de var så det var en uppskattning av förlusterna vilket stämmer ganska väl.

Det var allt för den här gången. Vi får se om jag kommer med nya förbättringar av redan befintliga ritningar av systemet.

Bosse som kommenterar och hjälper mig mycket här har en hemsida som innehåller en massa bra information, kolla in den.
